Водогрейные котлы ПТВМ предназначены для получения горячей воды температурой до 150°С, используемой в системах отопления, горячего водоснабжения промышленного и бытового назначения, на ТЭЦ в качестве пиково-резервных источников тепла.

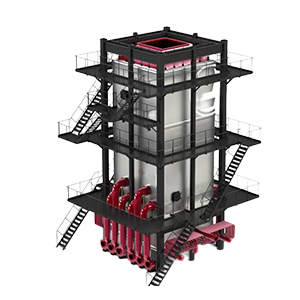

Котлы серии ПТВМ имеют башенную компоновку, т.е. конвективные поверхности нагрева располагаются непосредственно над топочной камерой, выполненной в виде прямоугольной шахты. Топочная камера котлов полностью экранирована трубами Ø 60×3 мм, расположенными с относительным шагом S/d= 1,07. Топка котлов типа ПТВМ-180 помимо фронтового, заднего и двух боковых экранов имеет два ряда двухсветных экранов, которыми она разделяется на три сообщающиеся камеры.

Конвективные поверхности нагрева котлов типа ПТВМ, различной теплопроизводительности, однотипны и отличаются только длиной П-образных змеевиков и числом параллельных змеевиков, составляющих одну секцию. Змеевики выполнены из труб Ø 28×3 мм. Поперечный шаг труб равен S1= 64 мм, а продольный –S2= 33 мм. Трубы располагаются горизонтально в шахматном порядке и омываются, перпендикулярно к ним направленным, газовым потоком.
