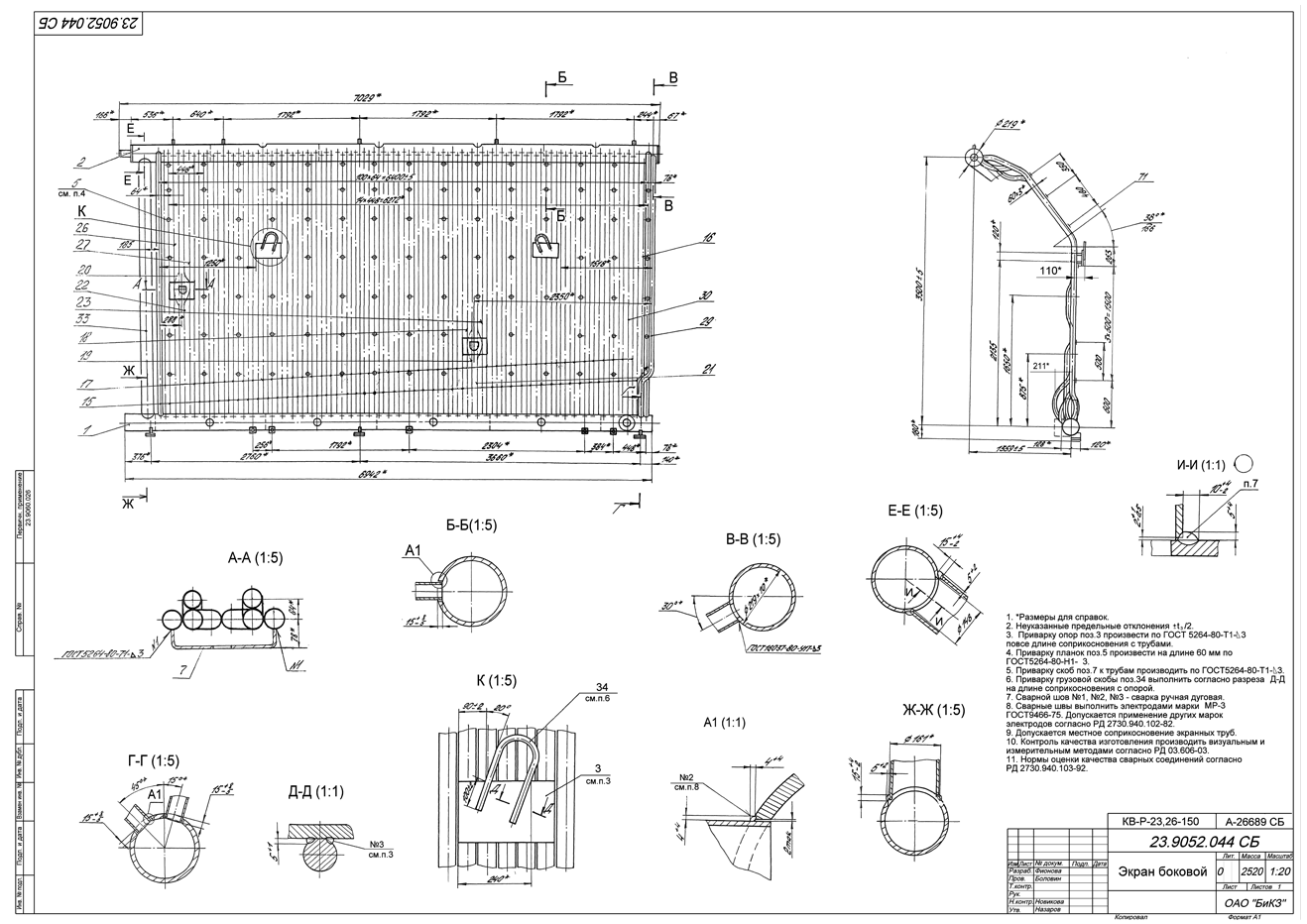

Водогрейный котел КВр имеет горизонтальную компоновку и состоит из топочной и конвективной частей. В топочной части котла происходит сжигание топлива с выделением тепловой энергии и дополнительный нагрев воды. В конвективной части происходит основной нагрев теплоносителя. Горение топлива происходит на слоевой неподвижной топке. Снаружи трубной системы устанавливается каркас с теплоизоляционными материалами, обшитыми листовой сталью. Снизу котла изготавливаются 2 зольных короба, под топочной и конвективной частью.

Для удобства монтажа котлы водогрейные КВ-Р с ручными топками выполняются моноблочными либо двухблочными в зависимости от мощности котлов. Котлы мощностью до 1,25 Гкал выполняются моноблочными, свыше 1,25 Гкал выполняются двухблочными - котел и топка, это связано с необходимостью соблюдения транспортабельности котла КВ-Р, топка и котельный блок легко стыкуются на монтаже. Котлы КВр имеют максимальную монтажную готовность, не требуют изготовления фундаментов, котел устанавливается на ровную поверхность и закрепляется анкерными болтами.
