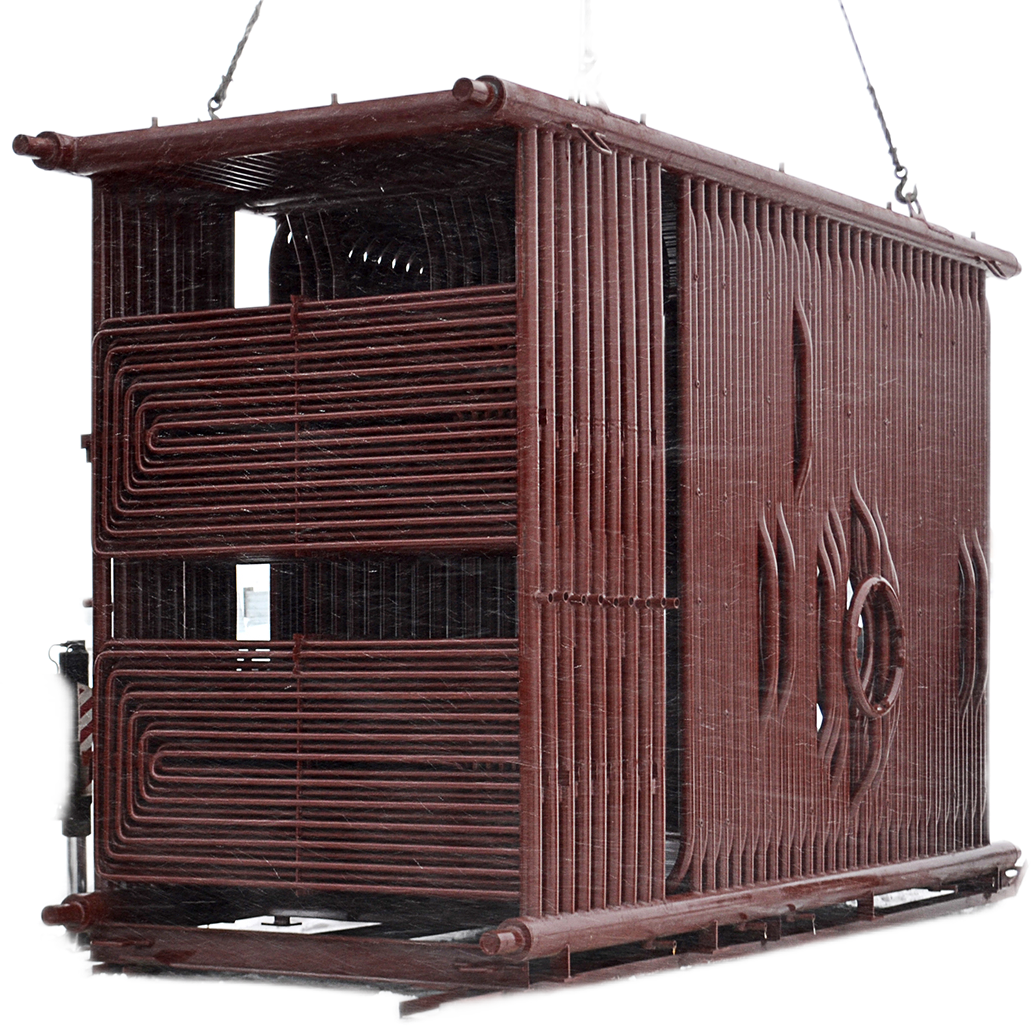

Водогрейный котел КВ-ГМ состоит из трубной системы, в которой объединены поверхности нагрева топочной камеры и конвективных пакетов (секций), и газомазутной горелке. Топочная камера имеет горизонтальную компоновку, экранирована трубами Ø60х3 мм с шагом S=64 мм, входящими в коллекторы Ø 159х7 мм. Конвективные секции расположены вертикально, в экранированном газоходе, состоит из U-образных ширм из труб Ø 28х3 с шагом S1=64 мм, S2=40 мм.

Котел КВ-ГМ оборудован газомазутной горелкой, которая устанавливается в панель под горелку на фронтовом экране, и крепится в соответствии с требованиями чертежа и инструкции горелки.

Несущий каркас у котлов отсутствует. Трубная система имеет опоры, приваренные к нижним коллекторам. Опоры, расположенные на стыке конвективной и топочной камеры, неподвижны.

Водогрейные котлы КВ-ГМ выполняются в облегчённой надтрубной обмуровке. Изоляционные и обмуровочные материалы в поставку вместе с котлом не входят.

Котел оборудуется устройством для установки генератора ударных волн - ГУВ (сам ГУВ не входит в комплект поставки котла) в зоне обслуживания котла (на боковой стенке) для удаления наружных отложений с труб конвективной поверхности нагрева при работе на мазуте. Регулярные очистки с использованием ГУВ, согласно его эксплуатационной документации, позволяют снизить температуру уходящих газов, сопротивление газового тракта и расход топлива.
