Котлы серии ДЕ применяются для получения насыщенного и перегретого пара, давлением не более 2,3 МПа, который используется как в промышленных (технологических), так и в бытовых (для отопления, подогрева воды) целях. Температура насыщенного пара до 380°С. В качестве топлива паровой котел серии ДЕ использует природный газ, мазут, легкие виды жидкого топлива.

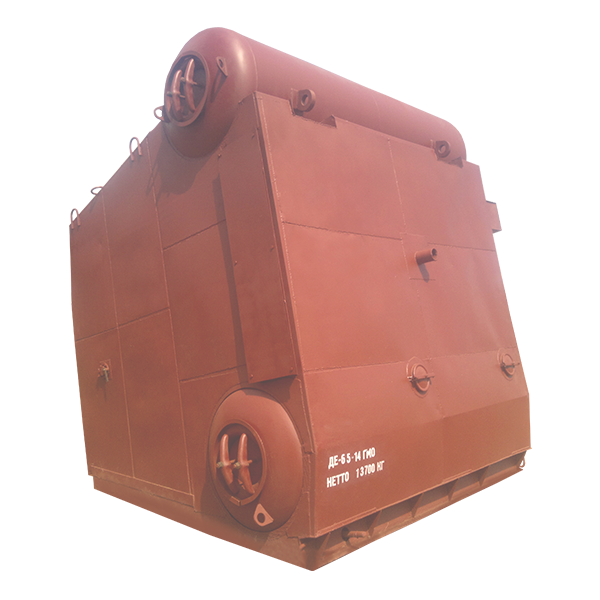

Паровой котел серии ДЕ – паровой водотрубный котел, имеющий вертикальную конструкцию состоящей из топочной части, конвективной части с двумя барабанами и естественной циркуляцией теплоносителя. Отличительной особенностью котла является смещение в сторону от оси размещения барабанов топочной камеры, а также возможность перевода в водогрейный режим.

Принцип работы парового котла серии ДЕ

В процессе работы котла при сжигании топлива образуются раскаленные дымовые газы, которые перемещаясь из топочной части в конвективную часть и далее дымовой газоход, отдают тепловую энергию через трубы теплоносителю. Пройдя первоначальный подогрев в экономайзере, питательная вода подает в верхний барабан, откуда по конвективным трубам попадает в нижний барабан. Из нижнего барабана вода поступает в экранные трубы топочной части и трубные пучки конвективной части, где вследствие нагрева превращается в пароводяную смесь и снова попадает в верхний барабан. В верхнем барабане пароводяная смесь сепарируется на пар и воду, пар отбирается для транспортировки, а вода повторяет цикл движения.
